Video: VISI Analysis



Creazione Punzone & Matrice per Automotive – Step 1

Step 1 del processo di costruzione del punzone & matrice. L’operazione di chiusura fori usa una combinazione di costruzione di curve tangenti, modifica della superficie e costruzione della nuova superficie mantenendo la curvatura del pezzo.

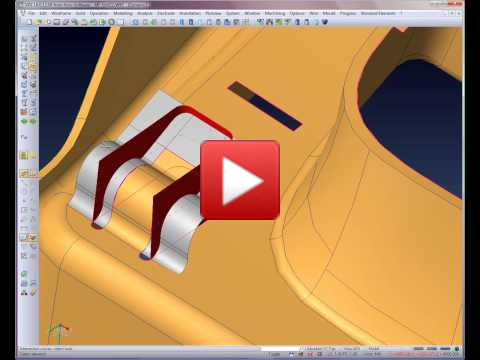

Creazione Punzone & Matrice per Automotive – Step 2

Step 2  del processo di costruzione del punzone & matrice. La chiusura del fissaggio interno è costruita utilizzando una combinazione di estrusioni di superficie, estensioni tangenti, taglio di superficie e riempimento fori.

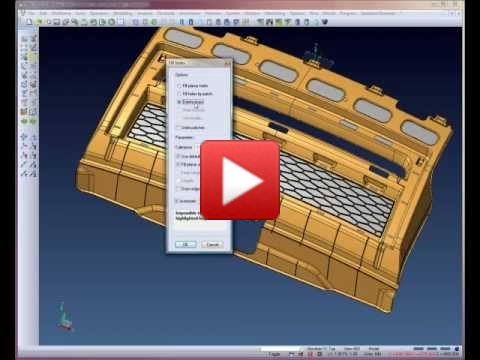

Creazione Punzone & Matrice per Automotive – Step 3

Step 3 del processo di costruzione del punzone & matrice. Chiusura dei fori interni utilizzando una combinazione di tecniche automatiche di riempimento fori, taglio di superficie e superfici drappo.

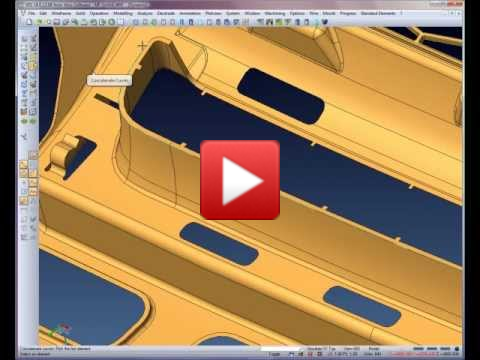

Creazione Punzone & Matrice per Automotive – Step 4

Step 4 del processo di costruzione del punzone & matrice. Chiusura complessa con estensione di superficie, concatenazione di curve e offset 3D, superficie draft da spigoli, costruzione raccordi e taglio superficie.

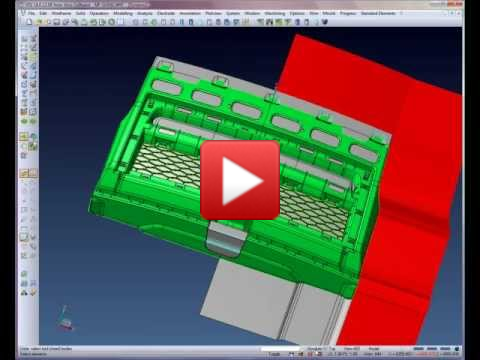

Creazione Punzone & Matrice per Automotive – Step 5

Step 5  del processo di costruzione del punzone & matrice. Costruzione delle facce di separazione con estensione tangente della faccia, estrusioni della superficie, costruzione di curve 3D, superficie drappo e taglio superficie.

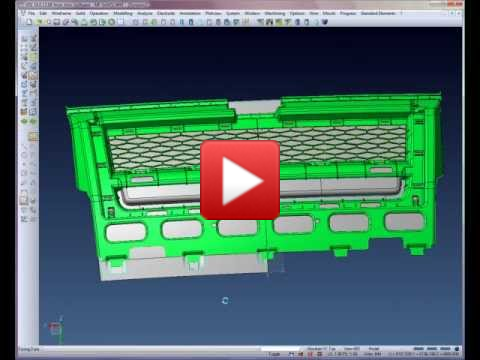

Creazione Punzone & Matrice per Automotive – Step 6

Step 6 del processo di costruzione del punzone & matrice. Costruzione della faccia esterna di separazione estraendo gli spigoli periferici ed estrudendo le facce in tutte le direzioni per estendere alle estremità.

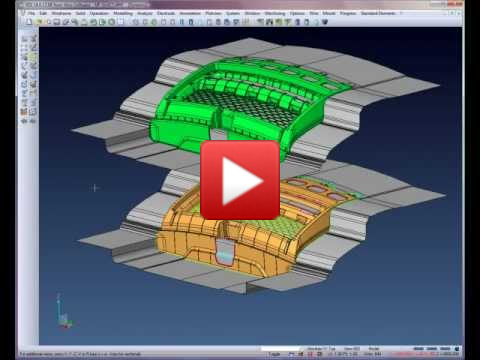

Creazione Punzone & Matrice per Automotive – Step 7

Step 7 del processo di costruzione del punzone & matrice. Con tutte le facce di separazione interne chiuse, il gruppo di facce unite è trasferito sul lato opposto e sottratto ad un blocco solido per creare il modello finito di punzone & matrice.
