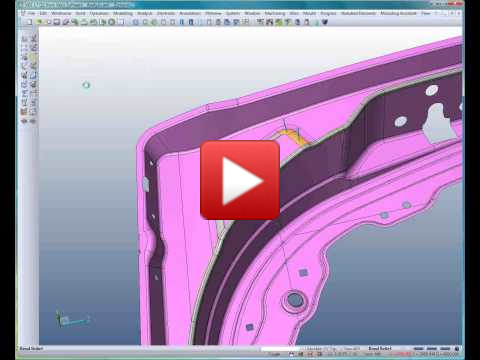

Video: VISI Progress e VISI Blank



Progettazione dello stampo progressivo – Panoramica

Software dedicato alla progettazione di stampi e stampi Progressive Tools che fornisce un valido strumento per il progettista durante le sue decisioni, riducendo la possibilità di errore e migliorando notevolmente la produttività manifatturiera.

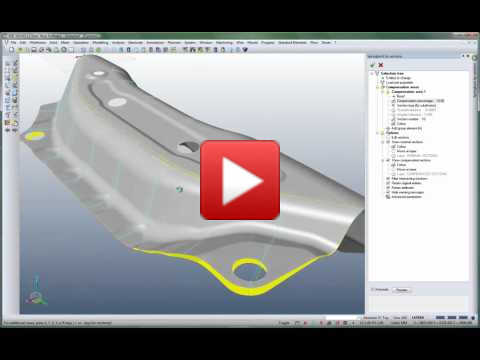

Compensazione del ritorno elastico (Springback) della lamiera

Il modulo dedicato alla modellazione avanzata di VISI viene usato per applicare il ritorno elastico ad una parte metallica complessa basata sul modello CAD originale ed il risultato di una scannerizzazione ottica.

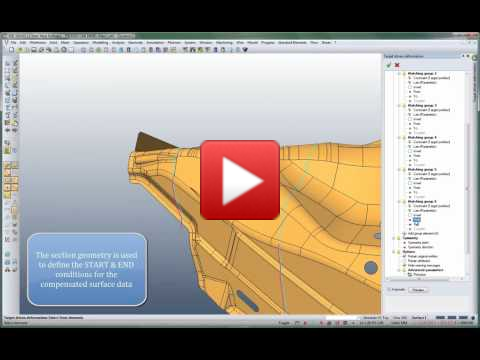

Compensazione del ritorno elastico da curve 3D

Il modulo dedicato alla modellazione avanzata di VISI viene usato per applicare il ritorno elastico ad una parte metallica complessa basata sulle curve del modello CAD che definiscono il valore di “sovrapiega”.

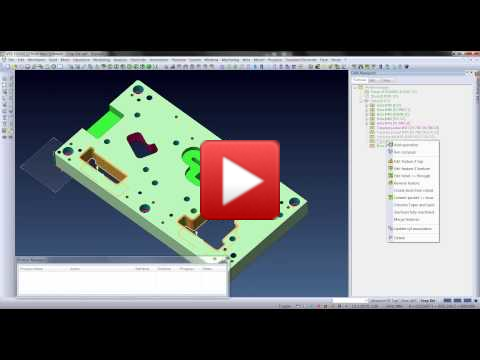

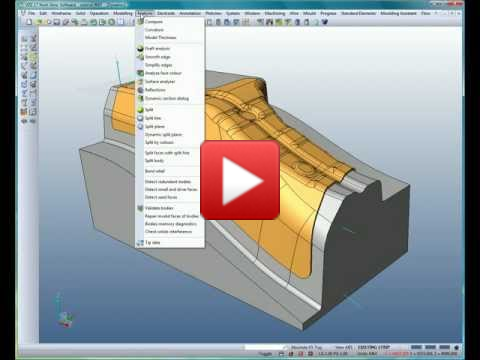

Costruzione della matrice

Costruzione della matrice da un modello CAD utilizzando una combinazione di solidi e superfici. Questo video mostra l’estrazione dalla pelle, le modifiche di taglio, estensione della superficie tangente, creazione del raccordo e operazioni booleane per chiudere la geometria ad un modello solido.

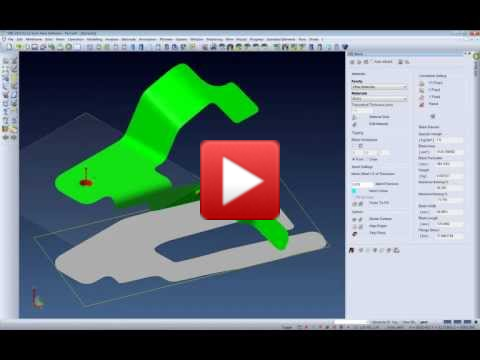

VISI Progress – Spiegamento flange 3D

La spiegatura passo passo permette al progettista di pianificare ogni passo di formatura aggiustando dinamicamente gli angoli piega. Il modo flessibile di modificare permette la rimozione o l’aggiunta di passi aggiuntivi che lasciano al progettista la completa libertà di sperimentazione.



VISI Progress – Sviluppo Multi-step

Sviluppo multi-Step di 3D forme pressate utilizzando una combinazione di tecniche di modellazione manuale, riempi foro, sviluppo imbutitura su superficie d’appoggio personalizzabile ed analisi dell’assottigliamento materiale per evidenziare cordonature o strappi.

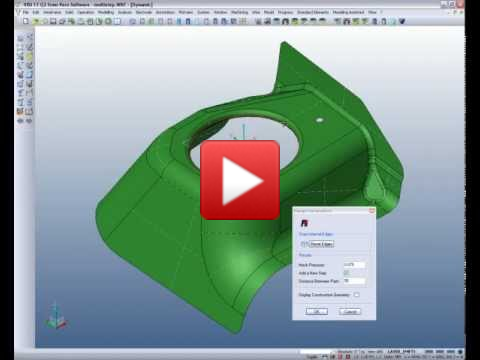

Scarico raggi per stampi Automotive

E’ spesso necessario modificare pannelli complessi dopo aver realizzato uno stampo di prova siccome si possono verificare grinze o assottigliamenti di materiale che causano rotture. Per compensare questo effetto, spesso si devono modificare i raggi dei raccordi. Vediamo come VISI ha automatizzato questo processo.
